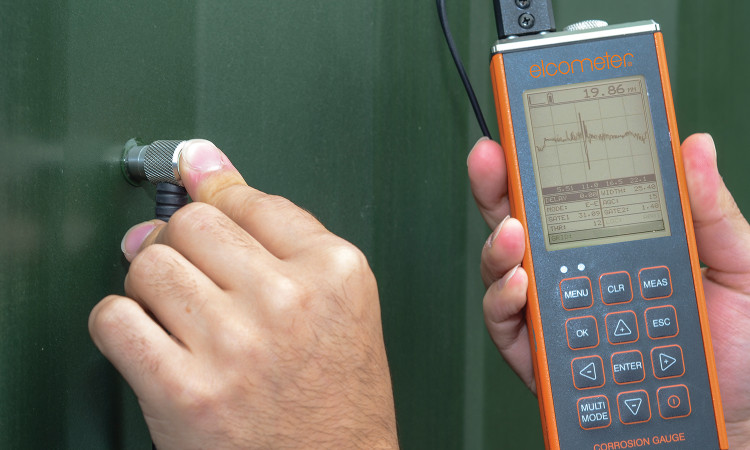

ضخامت سنج خوردگی الکومتر Elcometer CG70 ساخت انگلستان مدل Elcometer CG70 جهت مشخص نمودن محدوده ضخامت خوردگی فلزات با رسم نمودارهای A-Scan و B-Scan برای تفسیر دقیق اندازه گیری ها طراحی گردیده است.
دارای دو مدل زیر می باشد.
کاتالوگ ضخامت سنج التراسونیک خوردگی فلزات CG70 ELCOMETER
از ویژگی های CG70 می توان دو حالت پالس اکو (Puls-Echo) و اکو تو اکو (Echo to Echo) را نام برد و توانایی ثبت داده ها را در حافظه 4 گیگا بایتی دارد. خروجی داده های اندازه گیری شده توسط نرم افزار Elco Master انجام می گیرد.
قیمت این دستگاه را می توانید از مجموعه بازرگانی جوش آزما تجهیز با 18 ماه گارانتی و ضمانت اصالت کالا دریافت نمائید. این محصولات و مابقی محصولات در این حوضه را میتوانید در دسته ضخامت سنج اولتراسونیک به راحتی مشاهده کنید.
| مدل و پارت نامبر | CG70BDL | CG70ABDL |
| Material thickness digits display | ■ | ■ |
| B-Scan cross sectional display | ■ | ■ |
| Combined B-Scan and digits display | ■ | ■ |
| Scan bar display | ■ | ■ |
| A-Scan display | + Rectified, – Rectified, Full Waveform (RF) | |
| Measurement Mode | PE & EE (ThruPaint™) | PE & EE (ThruPaint™) |
| Measurement Rate Manual: Scan mode Scan bar display | 8 readings per second 250 readings per second 10 readings per second | 8 readings per second 250 readings per second 10 readings per second |
| Measuring Range1 | PE: 0.63 – 30,480mm (0.025 – 1200″) EE: 2.54 – 152.4mm (0.100 – 6.0″) | PE: 0.63 – 30,480mm (0.025 – 1200″) |
| Measurement Accuracy1 | 0.01mm (0.001″) | 0.01mm (0.001″) |
| Measurement Resolution | 0.01mm (0.001 inches) | 0.01mm (0.001 inches) |
| Velocity Calibration Range | 309.88 – 18,542m/s (0.0122 – 0.7300in/µs) | 309.88 – 18,542m/s (0.0122 – 0.7300in/µs) |
| High speed scan mode | ■ | ■ |
| Differential mode | ■ | ■ |
| Limit alarm mode | ■ | ■ |
| B-Scan display speed | 10 to 200 readings per second | 10 to 200 readings per second |
| Calibration setups | 64 user-definable setups | 64 user-definable setups |
| Gates | • PE: 1 gate; EE: 2 gates, 1 gate with hold off | |
| Pulser type | Square wave pulser | Square wave pulser with adjustable |
| Gain | Manual or automatic gain control (AGC) with 50dB range (depending on mode selected) | Manual or automatic gain control (AGC) with 50dB range (depending on mode selected) |
| Timing | 100MHz 8 bit ultra low power digitizer | 100MHz 8 bit ultra low power digitizer |
| Data logging | 4GB internal memory Sequential and grid logging Alpha numeric batch identification OBSTRUCT indicates inaccessible locations • Bitmap graphic capture | • 4GB internal memory Sequential and grid logging Alpha numeric batch identification OBSTRUCT indicates inaccessible locations Bitmap graphic capture |
| Calibration Options | Single, two point, velocity & material type | Single, two point, velocity & material type |
| Transducer Probe Type | Dual element | Dual element |
| Transducer Frequency Range | 1 – 10MHz | 1 – 10MHz |
| Transducer recognition | Manual – selectable from a list | Manual – selectable from a list |
| V-path / dual path error correction | Automatic | Automatic |
| Probe zero | Manual (via integrated probe disk) | Manual (via integrated probe disk) |
| Display | 1/8″ VGA (greyscale) 62 x 45.7mm (2.4 x 1.8 inch) viewable area | 1/8″ VGA (greyscale) 62 x 45.7mm (2.4 x 1.8 inch) viewable area |
| Units (selectable) | mm or inches | mm or inches |
| LED Backlight | on / off / auto | on / off / auto |
| Repeatability / Stability Indicator | ■ | ■ |
| Battery Type | 3 x AA alkaline | 3 x AA alkaline |
| Battery Life (approximate) | Alkaline – 35 hrs, Nicad – 10 hrs and NI-MH – 35 hrs | Alkaline – 35 hrs, Nicad – 10 hrs and NI-MH – 35 hrs |
| Low Battery Indicator | ■ | ■ |
| Battery Save Mode | Auto | Auto |
| Operating Temperature | -10 to 60ºC (14 to 140ºF) | -10 to 60ºC (14 to 140ºF) |
| Size (w x h x d) | 63.5 x 165.0 x 31.5mm (2.5 x 6.5 x 1.24 inches) | 63.5 x 165.0 x 31.5mm (2.5 x 6.5 x 1.24 inches) |
| Weight (including batteries) | 383g (13.5oz) | 383g (13.5oz) |
| Aluminium case design with gasket sealed end caps, waterproof membrane keypad | ■ | ■ |
| Transducer Connector Type | LEMO | LEMO |
| Interface | USB | USB |
| Packing List | Elcometer NDT CG70BDL gauge, couplant, carry case, user manual, test certificate, 3 x AA batteries, ElcoMaster® software, USB cable | Elcometer NDT CG70ABDL gauge, couplant, carry case, user manual, test certificate, 3 x AA batteries, ElcoMaster® software, USB cable |
