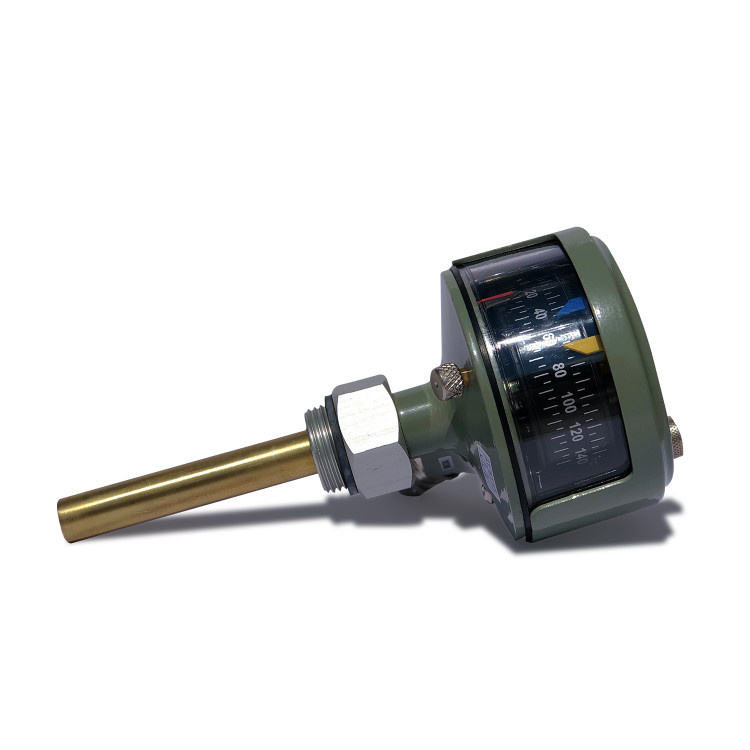

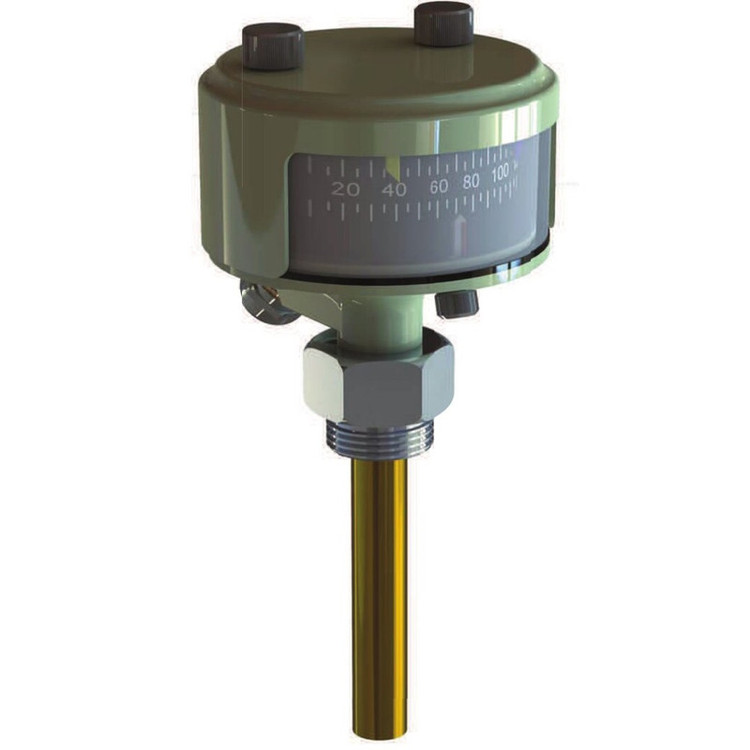

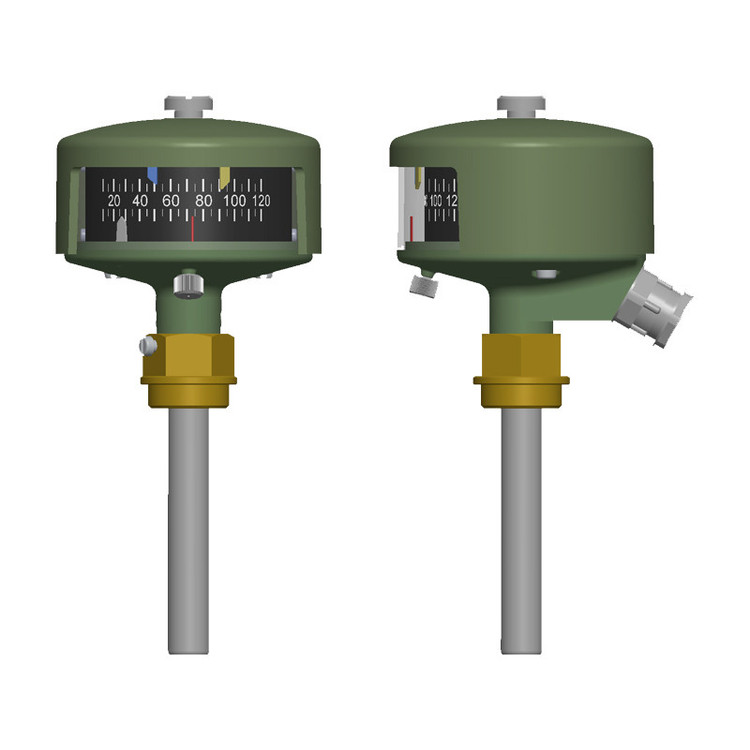

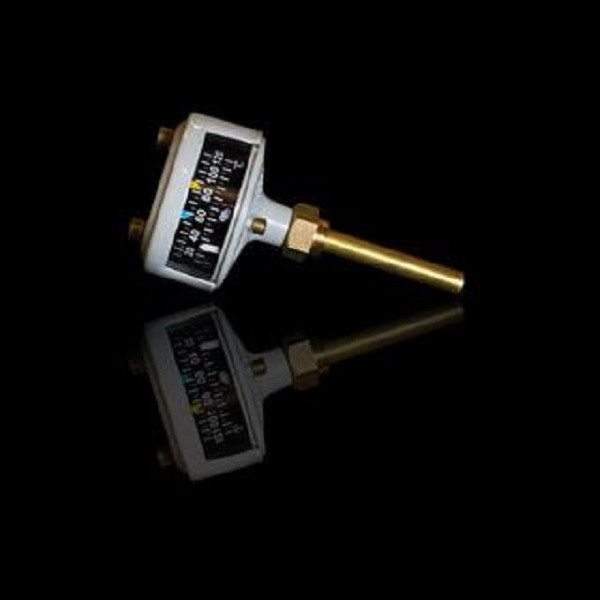

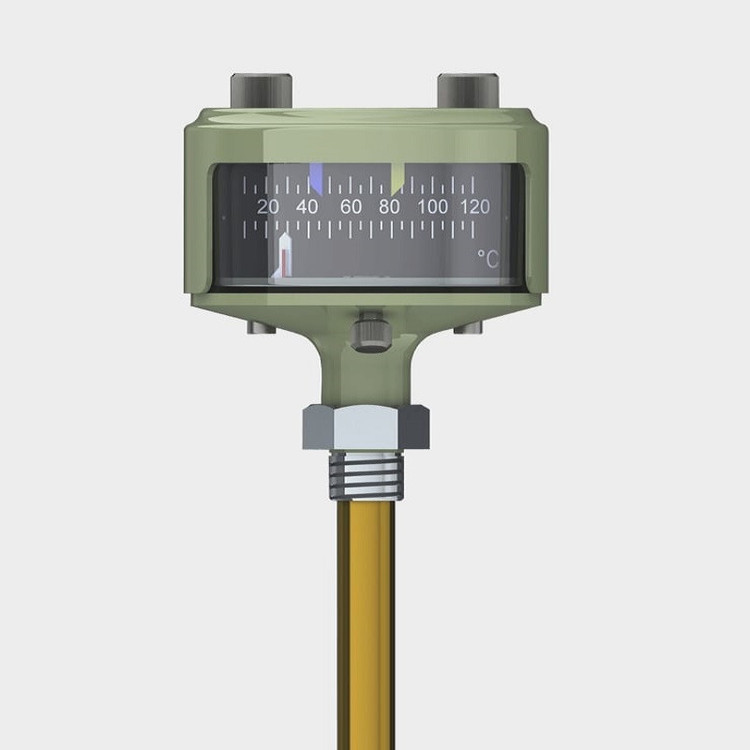

ترمومتر روغن ترانسفورماتور مدل 122

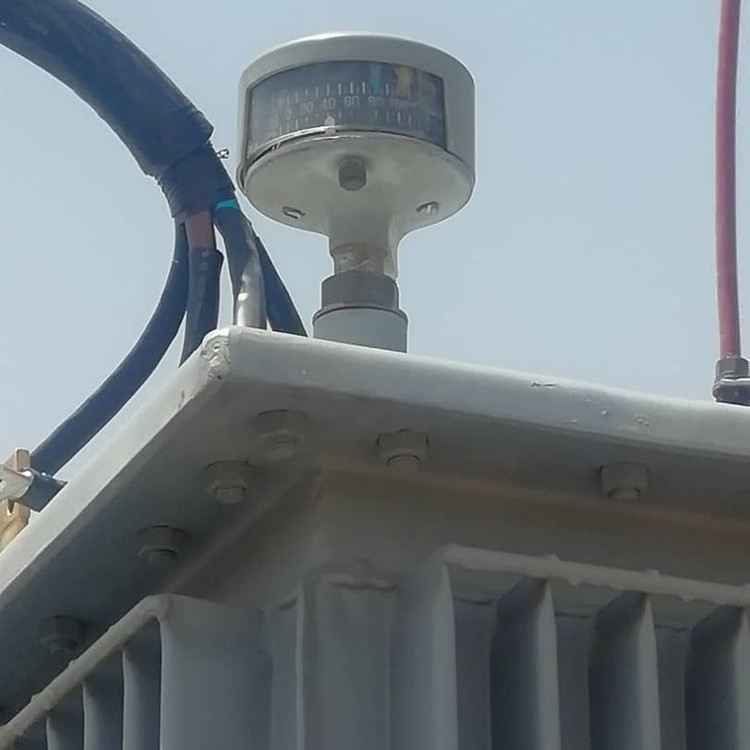

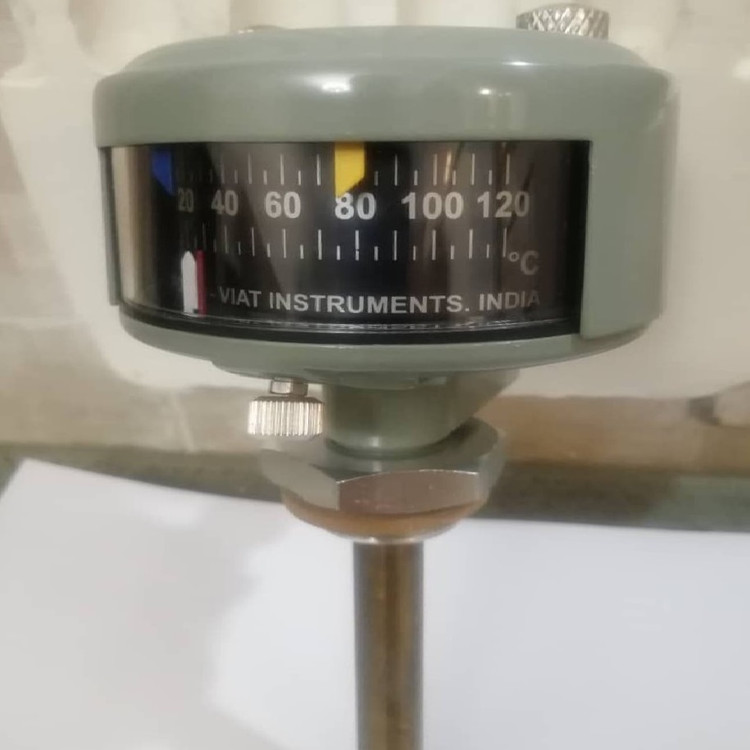

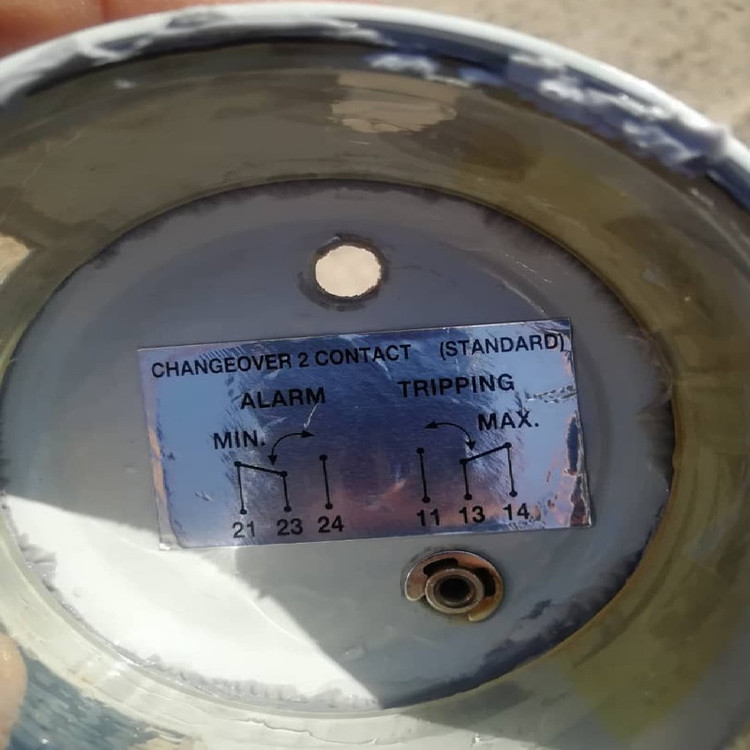

ترمومتر روغن ترانسفورماتور با اطلاع از اثرات مخرب حرارت غیر مجاز بر کیفیت عایق های ترانسفورماتور و با توجه به کلاس حرارتی عایقهای مورد استفاده در آن لازم است دمای روغن در تمامی شرایط کارکرد ترانسفورماتور تحت کنترل باشد.برای این منظور در ترانسفورماتور های روغنی (با منبع انبساط و هرمتیک) از ترمومتر استفاده می شود. نحوه عملکرد ترمومتر روغن ترانسفورماتور توزیع قسمت بی متال(دو فلزی)ترمومتر روغن ترانسفورماتور با حس کردن دمای روغن داخل غلاف موجب تحریک و حرکت عقربه گردیده و دمای روغن را در محدوده دمایی 0 تا 120 درجه سانتیگراد نشان می دهد.در صورت رشد تصاعدی دمای روغن و رسیدن عقربه به شاخص آبی رنگ که اکثراً بر روی دمای 85 درجه تنظیم میگردد،سوئیچ مربوط به آلارم تحریک شده و عمل خواهد نمود.در صورت ادامه افزایش دمای روغن و رسیدن عقربه به شاخص زرد رنگ که بر روی دمای 95 درجه تنظیم شده،میکروسوئیچ مربوط به حالت قطع عمل خواهد کرد.شایان ذکر است این ترمومترها داری یک عقربه نشان دهنده حداکثر دما می باشند که توسط عقربه اصلی حرکت داده می شود و بیشترین دمایی که در حین کار ترانسفورماتور اتفاق افتاده است را نشان می دهد.این عقربه به راحتی پس از بررسی ترانسفورماتور توسط پیچ روی بدنه قابل برگرداندن به حالت اولیه می باشد.جهت نصب ترمومتر روغن ترانس در محل مربوطه که دربالای سیم پیچ قرار دارد،یک غلاف فولادی روی درپوش تعبیه می گردد و قسمت بی متال این ترمومترها توسط پیچ مخصوص بدنه آن در غلاف قرار می گیرد.لازم به ذکر است به علت مسدود بودن انتهای غلاف ترمومتر،روغن داخل آن با روغن ترانسفورماتور ارتباط مستقیم نداشته و این امر موجب قرائت دمای متوسط روغن،همچنین سهولت تعمیر و تعویض ترمومتر میگردد. محصول با کیفیت و اصل، ساخت کشور هند
