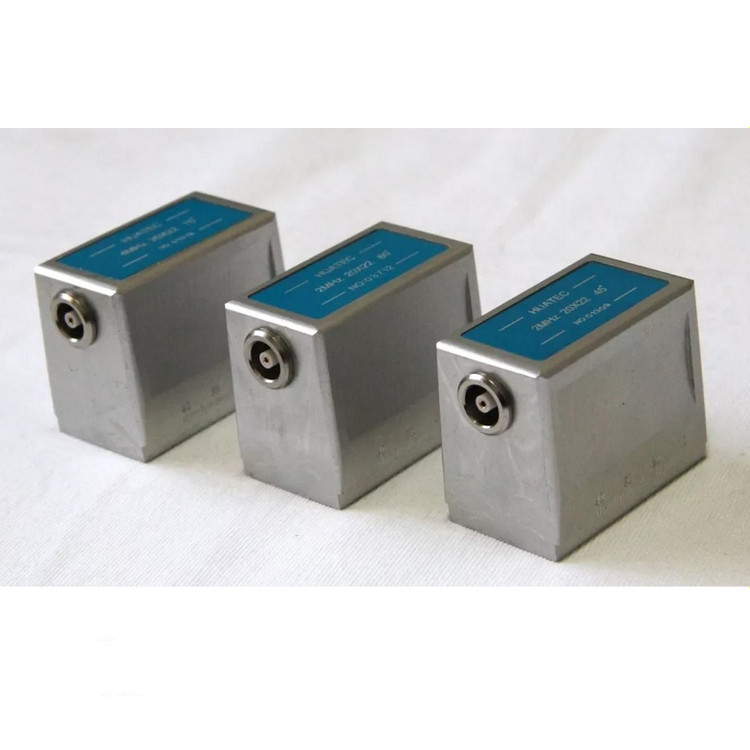

پراب زاویه ای سایز 20 در 22 کمپانی هواتک چین

پراب التراسونیک زاویه ای، پرابی تک کریستاله با کفشک برای عیب یابی جوش می باشد.

پراب التراسونیک زاویه ای

پراب های زاویه ای التراسونیک در دو فرکانس 2 مگاهرتز (2.5 مگاهرتز) و 4 مگاهرتز (5 مگاهرتز) موجود می باشند. ابعاد پراب های زاویه ای با سایز کریستال 22×20 با زاویه های 45-60-70 درجه موجود میباشد.

پراب التراسونیک زاویه ای، پرابی تک کریستاله با کفشک برای عیب یابی جوش می باشد.

پراب های زاویه ای التراسونیک در دو فرکانس 2 مگاهرتز (2.5 مگاهرتز) و 4 مگاهرتز (5 مگاهرتز) موجود می باشند. ابعاد پراب های زاویه ای با سایز کریستال 22×20 با زاویه های 45-60-70 درجه موجود میباشد .

پراب نرمال:

همانطور که از اسمش بر می آید، پراب های نرمال در تماس مستقیم با قطعه آزمایش استفاده می شود. عنصر فعال توسط یک ورقه نازک و سخت در برابر اسیب محافظت می شود. پراب نرمال معمولا برای عیب یابی التراسونیک مورد استفاده قرار می گیرد.

پراب های زاویه ای:

پراب های زاویه ای از نظر ساختاری مشابه پراب نرمال می باشد، اما پراب های زاویه ای جهت تولید امواج التراسونیک تحت یک زاویه مشخص با سطح مورد تست، مورد استفاده قرار می گیرد. آن ها معمولا برای بازرسی جوش مورد استفاده قرار می گیرند.

پراب های التراسونیک تاخیر خطی:

پراب های التراسونیک تاخیر خطی  دارای یک ستون از جنس پلاستیک، اپوکسی یا سیلیس می باشند که به عنوان تاخیر خطی بین کریستال فعال و قطعه مورد ازمایش شناخته می شود. یک دلیل عمده برای استفاده از پراب های التراسونیک تاخیر خطی، برای آزمایش مواد نازک است، که در ان جدا کردن بازیابی پالس تحریک از اکو پشتی اهمیت دارد. تاخیر خطی نیز می تواند به عنوان یک عایق حرارتی مورد استفاده قرار گیرد، و از تماس مستقیم عنصر کریستال حساس به گرما با قطعات مورد آزمایش داغ محافظت کند، و خطوط تاخیر نیز می توانند برای بهبود اتصال صوت در فضاهای منحنی یا محدود، مورد استفاده قرار گیرد.

پراب های غوطه وری (ایمرژن):

این پراب ها از یک ستون یا حمام آب برای اتصال انرژی صوت به قطعه آزمایشی استفاده کنند. پراب غوطه وری برای آزمایش های آنلاین، آزمایش های اسکن یا بهینه سازی اتصال صوت به شعاع ها، شیارها یا کانال های تیز، استفاده می شود.

پراب های دو کریستاله:

پراب های دو کریستاله، در درجه اول برای آزمایش هایی که شامل سطوح خشن و خوردگی هستند استفاده می شود. آن ها دارای عناصر انتقال و دریافت جداگانه ای را در یک خط تاخیر تحت زاویه ای کوچک می باشند، که انرژی صوت را در یک فاصله مشخص در زیر سطح قطعه مورد آزمایش، متمرکز می سازد. اگرچه اندازه گیری ضخامت با پراب های دو کریستاله گاهی به اندازه سایر پراب های التراسونیک، دقیق نیست، اما معمولا عملکرد بهتری را در کاربردهای بررسی خوردگی فراهم می کنند.
