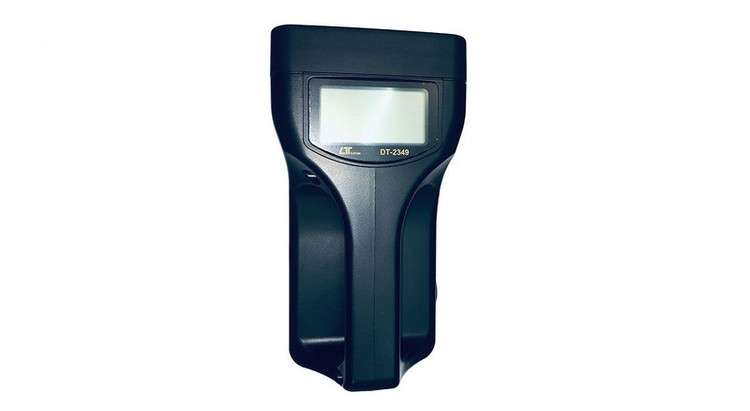

استروب اسکوپ لوترون مدل DT-2349

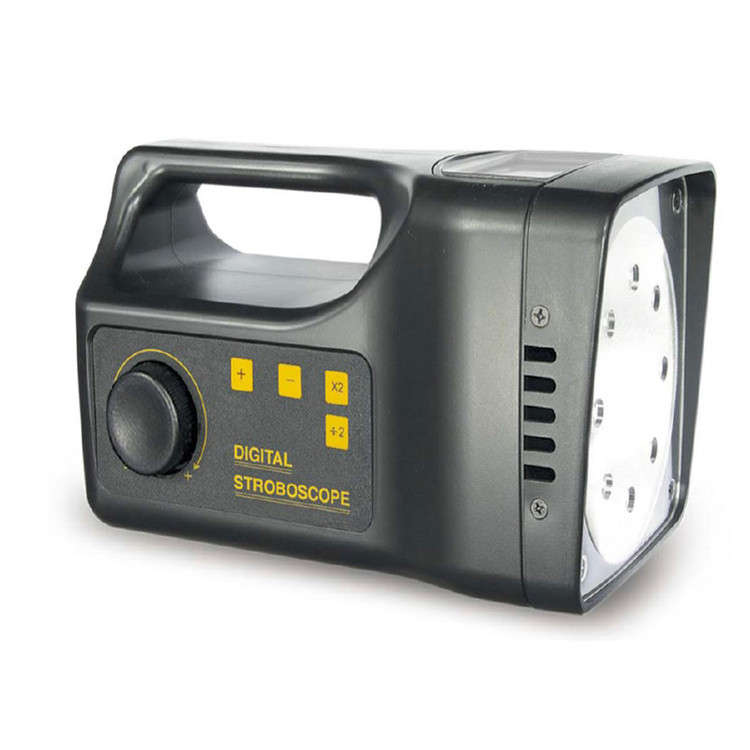

LUTRON DT-2349 دستگاه استروبوسکوپ دیجیتال محصول لترون و یکی از مدرن ترین ابزارهای اندازه گیری دقیق سرعت و میزان چرخش اجسام دوار با سرعت زیاد است که با کاربردهای متنوع در صنایع تجهیزات دوار اهمیت فراوان دارد.دستگاه فوق بویژه برای اندازه گیری وعیب یابی دستگاه ها و سیستم های سبک و متوسط در مکان هایی که سرعت دوران بالا است و یا مواردی که نمی توان با شی تماس نزدیک برقرار کرد کاربرد موثری دارد. این دستگاه با روش غیر تماسی از تاباندن اشعه زنون با شدت زیاد برای اندازه گیری دور اجسام دوار سنگین استفاده میکند تا صدمات وآسیب های محیطی در صنایع را به حد اقل برساند. دامنه اندازه گیری این دستگاه در حالت غیر تماسی از 60 تا 32000 دور در دقیقه را پشتیبانی می کند. رزولوشن آن قابل تنظیم بوده و از 0.1 در مواردی که سرعت چرخش کمتر از 1000 دور در دقیقه باشد تا 1 دور دردقیقه برای اجسام دواری که سرعت چرخش آنها بیشتر از 1000 باشد متغیر است. دقت اندازه گیری آن بسیاربالا ( 0.05% + 1d) ± می باشد.

مشخصات فنی و عملکردی استروب اسکوپ 32000 RPM با باتری شارژی لترون LUTRON DT-2349 :

به طور کلی برند لوترون یکی از محبوب ترین برندهای حوزه تجهیزات الکترونیکی در ایران شناخته می­شود. این برند با محصولات متنوع خود در این زمره یکی از یکه تازان محسوب می­گردد. در این بخش به شرح تکمیلی استروب اسکوپ با تغذیه باتری لوترون با قابلیت اتصال به کامپیوتر مدل DT-2349 خواهیم پرداخت. این وسیله، همچون سایر محصولات برند لوترون ساخت کشور تایوان است. دما یکی از مهم ترین عواملی است که در حفظ سلامت دستگاه تاثیر گذاری بسیار بالایی دارد. اطلاع داشتن از موارد رسیدگی و نحوه عملکرد هر وسیله امکان بهره بری هر چه بیشتر از محصولات را برای ما فراهم می¬کند. این محصول در بازه دمایی در دمای 0 الی 50 درجه سانتی­گراد یا 32 الی 122 درجه فارنهایت به عملکرد خود می­پردازد. از زمینه های کاربردی این محصول می­توان در جهت اندازه گیری سرعت موتورهای دوار غیر قابل دسترس؛ فن های متحرک ، پمپ ­ها چرخ دنده و ماشین آلات؛ دستگاه­های پروانه دار؛ کنترل و اندازه گیری سرعت خطوط طولی نظیر نوار نقاله اشاره کرد.

اطلاع از میزان ولتاژ اعمال شده به دستگاه یکی از رکن های اصلی است که در هنگام استفاده از محصول از آن باید اطلاع داشت. ولتاژ مورد نیاز این وسیله توسط کابل نیرو می­تواند تحت شرایط فرکانسی 50/ 60 هرتز 110 ولت، 220 ولت یا 230 ولت یا بنا بر صلاح­دید فرد استفاده کننده از محصول توسط 4 بازی 1.2 ولتی تامین شود. حداقل میزان جریان مورد نیاز جهت ارائه خدمت در این محصول 2.4 آمپر می­باشد.در این بخش به بررسی تخصصی عملکرد این محصول خواهیم پرداخت. یکی از شاخصه های اَهم در بررسی میزان اندازه گیری توسط هر دستگاه با هر متریک، میزان دقت سنجش است؛ به طوریکه این شاخص در اغلب اوقات یکی از شاخص های تعیین کننده و نهایی کننده انتخابات در نظر گرفته می­شود.

وجود لامپ زنون سفید تکمیل­کننده عملکرد دستگاه است که طول هر فلش آن می­تواند زمانی بین 60 الی 1000 میکرو­ثانیه باشد. فلش می­تواند از 5 الی 12500 RPM تنظیم شود. این لامپ با مصرف انرژی 4 وات بر ثانیه می­تواند مقادیری کمتر از 2000 RPM را در دو ساعت،  RPM3600  – 2001 در یک ساعت، 8000 – 3601 RPM را در 30 دقیقه و مقادیر بالای 8000 را در 10 دقیقه اندازه­گیری نماید. لازم به ذکر است که این لامپ به فواصل استراحتی 10 دقیقه ای، پس از تکمیل سیکل کاری خود، نیازمند است. هم­چنین، در مدار این محصول از یک عدد میکرو­کامپیوتر LSI بهره گرفته شده است. دورهای قرار گرفته در بازه کمتر از 1,000 RPM مقدار دقت 0.1 RPM و در بازه 1,000 RPM به بالا با دقت 1 RPM یا ft/min اندازه­گیری می­شوند.
