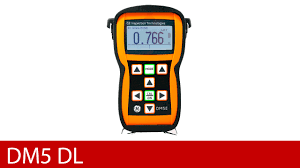

ضخامت سنج التراسونیک فلزات فوق حرفه ای مدل DM5E-DL ساخت کمپانی GE آمریکا ( کرات کرامر سابق)
برند:GE
18 ماه گارانتی
توضیحات
دستگاه DM5 نیز مانند سایر دستگاه های ساخت کمپانی GE / Krautkramer دارای مدلهای و تنوع مختلف میباشد. در صورت نیاز به اطلاعات بیشتر و قیمت دستگاه ضخامت سنج می توانید کاتالوگ دستگاه را از بخش مربوطه دانلود نموده یا با کارشناسان فروش این شرکت تماس حاصل فرمایید.
این شرکت طی پنج سال گذشته بیش از 100 نوع از دستگاه های ساخت شرکتGE/Krautkramer را به صنایع مختلف فروخته و تنها شرکتی است که خدمات پس از فروش واقعی به دستگاههای مارک Krautkramer در ایران ارائه مینماید. ضخامت سنج التراسونیکDM5E سری جدید ضخامت سنجهای شرکتGE بوده که برای خطوط لوله، لولههای فشار و مخازن در صنعت نفت و گاز به کار برده میشود. این ضخامت سنج اولتراسونیک به جهت طراحی منحصر به فردش دارای صفحه کلیدی میباشد که مانع دخول آب و ضد گرد و غبار میباشد.
بدنه مقاوم در همه نسخهها مشترک است. وزن آن تنها 223 گرم است، از جمله باتریهای AA آن که تا 60 ساعت کار میکنند. دارای یک صفحه نمایش داده LCD است که دارای نور پس زمینه است تا در همه شرایط نوری قابل مشاهده باشد. صفحه کلید غشایی مهر و موم شده، ضد آب و ضد گرد و غبار است که دارای حداقل کلیدهای عملکردی و کلیدهای جهت دار است. پیمایش از طریق منوها ساده و شهودی است. این دستگاه دارای طیف گسترده ای از ویژگی ها، از جمله ضبط حداقل/حداکثر، تولید B-Scan ، آلارم و اندازه گیری ضخامت دیفرانسیل است تا امکان مقایسه فوری بین ضخامت اندازه گیری شده و اسمی را فراهم کند.
سری های عرضه شده توسط شرکت سازنده:
:DM5E Basic «« دارای مود Min/Max ، B-Scan
:DM5E «« DM5E تمام ویژگی های DM5E Basic را در خود جای داده است، اما حالت عملکرد DUAL MULTI را نیز ارائه میدهد. در این ضخامت سنجهای خوردگی از Waygate Technologies استفاده شده است، در این مدل ضخامت سنج نیازی به برداشتن پوشش در نقطه اندازه گیری نیست و در زمان و هزینه صرفه جویی میشود. کاربران می توانند در این زمینه از DM5E Basic به DM5E ارتقا دهند.
:DM5E DL ««DM5E DL مشابه DM5E است اما دارای یک دیتالاگر داخلی است. این سری از ضخامت سنج علاوه بر اینکه قابلیت ضخامت سنجی از روی روکش و پوشش را دارد، قابلیت ذخیره تا 50.000 ضخامت خوانده شده را هم دارد. فایلها را میتوان با استفاده از پورت Mini USB به رایانه منتقل کرد. همچنین میتوان فایلها را مستقیماً از طریق مایکروسافت اکسل وارد کرد. هر دو نسخه اصلی و استاندارد برای تبدیل شدن به نسخه های DL قابل ارتقا هستند.

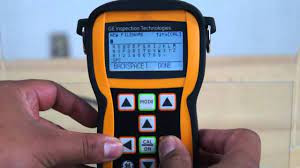

همه نسخههای DM5E دارای صفحه کلیدی راحت هستند که برای استفاده بازرسین بسیار مناسب بوده. کلید حالت،یک کلید کالیبراسیون/ روشن/ خاموش، دو کلید پیکان عملکردی برای فعال کردن و تنظیم کنترل عملکردی و چهار کلید پیکان برای تنظیم مقادیر پارامترها و برای پیمایش در منوی تک سطحی بصری. صفحه کلید امکان دسترسی به تمام حالتهای کالیبراسیون، تنظیم و نمایش اندازه گیری ابزار را فراهم می کند. در نسخه DL ، حالت نمایش فایل به کاربران امکان میدهد ضخامتهای خوانده شده را در فایلها ایجاد و ذخیره کنند. تمام کالیبراسیونها بر اساس منو انجام میشود و به دلیل خوانا و روان بودن منو کاربران به آسانی میتوانند از منوی دستگاه استفاده کنند. در بخش تنظیمات میتوان تعداد خواندههای مشخصی را تعیین کرد تا بعد از رسیدن به آن تعداد به شما آلارم دهد.
DM5E DL Digital Ultrasonic Thickness Gauge with Data Recorder – Includes:
- Set (2 pcs.) AlMn dry cell batteries, AA, 1.5V
- Bottle of Couplant (100 g)
- Plastic carrying case
- Brief instruction card
- Operating manual on CD
- Manufacturer’s certificate
- Dual Multi software option
- Data Recorder software option
- USB Cable
| Instrument Specifications | |
| Measuring Range* | 0.60 mm to 508 mm (0.025” to 20.00”) in IP to 1st BW Measurement Mode, 2.00 mm to 127.0 mm (0.079” to 5.00”) in Dual-Multi Measurement Mode, the Coating Thickness Range Shall be 0.3 mm to 2.50 mm (0” to 0.098”). |
| Measuring Resolution | 0.01 mm Default - Selectable 0.01, 0.1 mm (0.001” Default - Selectable 0.001, 0.01”) |
| Material Velocity Resolution | 1 m/s (0.0001”/msec) |

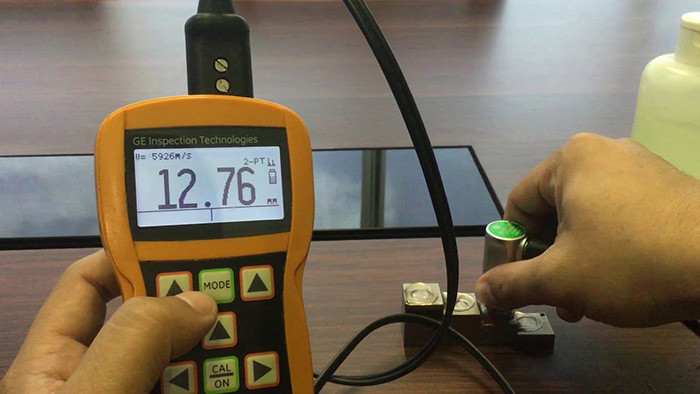

| Calibration | One-Point Cal, Two-Point Cal, On-Block, and Off-Block |
| Pulser | Excitation Pulse - Spike Pulser Voltage - 120 V into 50 ohm Load, Using 20 MHz Oscilloscope |
| Reciever | Bandwidth - 500KHz to 12 MHz @ -3 dB Gain - Automatic Gain Control |
| Display Type | High-Resolution Graphical LCD, 64 x 128 Pixels, 53.0 mm x 27.0 mm with Backlight and Adjustable Contrast |
| Update Rate | 4 Hz or 8 Hz, User Selectable, 24 Hz Scan Mode Capture Rate |
| Thickness Value Display | NORMAL View Mode 5 Digit, 10.6 mm (0.4”) High B-SCAN View Mode 5 Digit, 2.55 mm (0.1”) High |
| Display of Last Reading | Solid Filled or Hollow Digits Indicate Coupled or Uncoupled Condition |
| Setups | 9 Standard Setups for Probes |
| Alarm Settings | Minimum and Maximum Alarms, Range of 0.25 mm to 508 mm, 0. (0.010” to 20.00”) Reading Alternates Between Solid and Hollow When Alarms Are Enabled and Violated |
| Power Requirements | 2 AA Size Batteries |
| Battery Life/Operating Time |
60 Hours |
| Instrument Shut-0ff | Selectable ALWAYS ON or AUTO OFF After 5, 10, 15, 30 Minutes of Inactivity |
| Language | Selectable English, German, French, Spanish, Italian, Russian, Japanese and Chinese |
| I/O Connectors | Transducer Dual Lemo 00 (coax) Mini-USB Mini-USB to PC |
| Temperature | Operating -10°C to +50°C (+10°F to +120°F) Storage -20°C to +60°C (-10°F to +140°F) |
| Weight | 223 g (0.597 lb) Including Batteries |
| Size | 138 mm x 32 mm x 75 mm |
| Shock | IEC 68-2-27 Ea, as per Mil Std 810C Method 516.2 Procedure I with a 15g 11ms Impulse Half Sinusoidal Wave Applied 6 Times per Axis |
| Sealing | IEC529 / IP54, Dust Proof/Dripping Water Proof as per IEC 529 Specifications for IP54 Classification |
*Depends on Probe and Material
