عیب یاب التراسونیک مدل TEC800 تحت لیسانس TECH INSTRUMENT کانادا

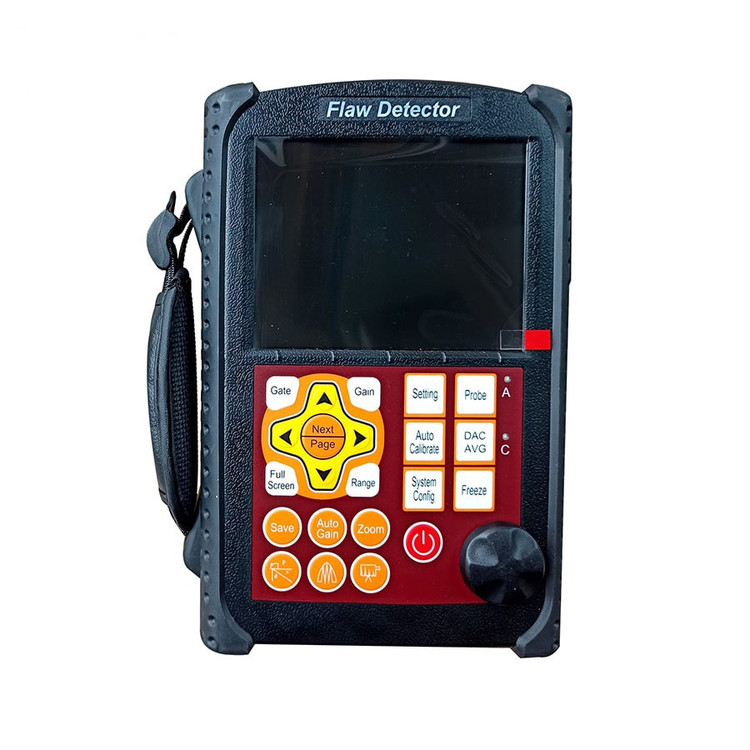

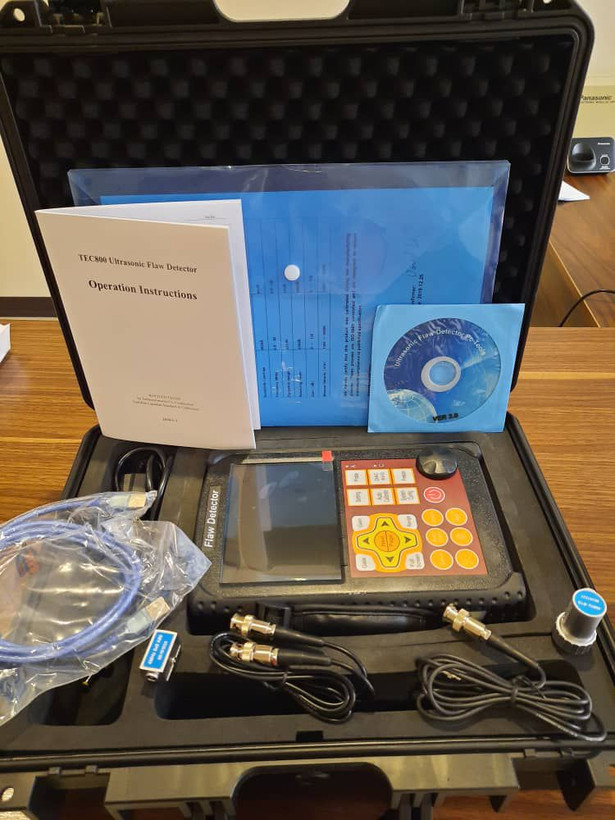

ویژگی های دستگاه عیب یاب اولتراسونیک TEC800
تحت لیسانس TECH INSTRUMENT کانادا ساخت کمپانی رایتک چین.
Digital Portable Ultrasonic Flaw Detector

-دارای توابع DAC-TCG-AVG-AWS و قابلیت B scan
-امکان ایجاد ۵۰۰ پروفایل منحصر به فرد و عدم نیاز به کالیبراسیون در هر بار.
-حافظه برای ۱۰۰۰ نمودار A Scan و 30000 مقادیر ضخامت سنجی.
-زمان پاسخگویی سریع با کمترین نویز
-دارای قاب محافظ برای بالا بردن حفاظت از دستگاه
کاربرد: پیدا کردن ناپیوستگی های داخلی و عیوب زیر سطحی
قابل استفاده در صنایع ریخته‌گری، آهنگری، جوشکاری،ساختمانی، هوایی،مخازن تحت فشار و لوله‌های انتقال نفت و گاز

عیب یاب اولتراسونیک TEC 800

لینک سایت اصلی :

https://techinstruments.ca

دستگاه عیب یاب اولتراسونیک UT TEC800

تست غیر مخرب به روش التراسونیک یا فراصوت:

آزمون التراسونیک یا فراصوت از خانواده تکنیک­های آزمون غیر مخرب است که اساس آن بر انتشار امواج التراسونیک یا فراصوت به درون ماده مورد آزمون است. در اغلب کاربردهای رایج این آزمون، امواج پالسی خیلی کوتاه التراسونیک یا فراصوت با فرکانس­های مرکزی در محدوده 0.1 الی 15 مگاهرتز، و گهگاه تا 50 مگاهرتز، به درون مواد انتقال داده می­شوند تا معایب داخلی آنها را کشف کرده و یا نوع ماده را شناسایی کنند. یک مثال رایج، اندازه­گیری ضخامت با استفاده از التراسونیک یا فراصوت است، که ضخامت شی مورد نظر را می­سنجد، برای مثال، هنگام پایش میزان خوردگی در لوله­کشی­ها.

آزمون التراسونیک یا فراصوت اغلب روی استیل و دیگر فلزات و آلیاژها اجرا می­شود، اگرچه برای بتن، چوب و کامپوزیت­ها ولو با دقت پایین هم قابل استفاده است. این روش در صنایع مختلفی مورد استفاده قرار می­گیرد شامل ساخت استیل و آلومینیوم، متالورژی، تولید و ساخت کالا، هوافضا، خودروسازی و دیگر بخش­های صنعت حمل و نقل.



نحوه عمل تست التراسونیک

نمایشگر دستگاه عیب یاب التراسونیک، نتایجی مانند دیواره پشتی شی یا نقص موجود در درون شی را در قالب یک سیگنال با یک دامنه نوسان که نشان­دهنده شدت انعکاس می­باشد و فاصله، که نمایانگر زمان ورود است به نمایش می­گذارد.

برای دریافت امواج التراسونیک یا فراصوت دو روش وجود دارد: انعکاس و تضعیف.

در حالت انعکاس (یا پالس- پژواک)، پراب دریافت و ارسال امواج پالسی را زمانیکه «صوت» به دستگاه برمی­گردد انجام می­دهد.

در حالت تضعیف (یا در حالت through transmission)، فرستنده امواج التراسونیک یا فراصوت را از یک سطح به سمت شی ارسال می­کند، و یک گیرنده مجزا مقدار موجی که از درون محیط عبور کرده و به طرف دیگر رسیده را شناسایی می­کند. عیوب یا وضعیت­های دیگر موجود در فضای بین فرستنده و گیرنده میزان صوت انتقالی را کاهش می­دهد، و از این طریق وجود آنها را آشکار می­سازد. استفاده از ماده واسط یا کوپلنت، کارایی فرایند را از طریق کاهش افت انرژی موج التراسونیک ناشی از فاصله بین صفحات افزایش می­دهد.

مزایا:

1- قدرت نفوذ بالا، که به تشخیص عیوب در عمیق­ترین قسمتها کمک می­کند.

2- حساسیت بالا، که به تشخیص عیوب بسیار جزیی کمک می­کند.

3- در بسیاری از موارد تنها در دسترس بودن یک سطح کافی است.

4-دقت بالاتر در مقایسه با دیگر روش­های غیر مخرب در تعیین عمیق عیوب داخلی و ضخامت بخش­های با صفحات موازی.

5- توانایی تخمین اندازه، جهت، شکل و ماهیت عیوب.

6- توانایی در تخمین ساختار آلیاژهای ترکیبات دارای ویژگی­های صوتی مختلف.

7- غیرخطرناک بودن برای فرایندها و اشخاص درگیر و اینکه بر روی تجهیزات و موادی که در مجاورت آنهاست اثری ندارند.

8- قایلیت استفاده بصورت پرتابل یا عملیات با اتوماسیون بالا.

9- ارائه نتایج فوری. از این قابلیت می­توان برای تصمیم­گیری در محل عملیات بهره برد.



معایب:

1- اجرای دستی آزمون نیازمند توجه بالا و استفاده از تکنیسین­های کارآزموده است. در بعضی مواقع پراب­ها هم در مورد ساختار طبیعی برخی مواد و هم برخی عیوب قابل اغماض (در هر دو حالت به آن نویز گفته می­شود) و عیوب درونی که شدت آن­ها به حدی است که یکپارچگی نمونه را به خطر می­اندازد هشدار می­دهند. این سیگنال­ها باید توسط تکنیسین­های کارآزموده شناسایی شوند، زیرا ممکن است به دیگر روش­های آزمون غیر مخرب به عنوان آزمون تکمیلی نیاز باشد.

2- توسعه دادن فرایندهای بازرسی نیاز به دانش فنی بالایی دارد.

3- بازرسی بخش­هایی که سخت، دارای شکل نامنظم، و بسیار کوچک یا نازک هستند، و یا دارای ترکیب همگن نیستند دشوار است.

4- سطح مورد نظر باید قبل از استفاده از طریق تمیز کردن و جداسازی رنگ و اتصالات ضعیف و … آماده شود، اگرچه رنگی که به درستی متصل باشد نیازی به جداسازی ندارد.

5- اعمال کوپلنت برای تأمین انتقال مؤثر انرژی امواج التراسونیک یا فراصوت بین پراب­ها و بخش­هایی که بازرسی می­شوند ضروری هستند مگر زمانیکه از یک تکنیک غیرتماسی استفاده شود. تکنیک­های غیرتماسی شامل لیزر و پراب­های صوتی الکترومغناطیسی هستند (EMAT)



★ DAC,AVG,TCG,B scan,AWS

★ High-speed capture and very low noise

★ Solid metal housing

★ high contrast viewing of the waveform from bright

★ Powerful pc software and reports can be export to excel

Features:

1.Automated display precise flaw location(Depth d,level p,distance s,amplitude,sz dB);

2.Automated switch three staff gauge ((Depth d,level p,distance s)；

3.Automated calibration of transducer Zero-point, Angles, Front edge and material Velocity；

4.Convenient to make and use DACTCG and AVG to evaluate the echo, the curve can be modified and compensated

5. 6dB DAC functions;

6.Standards of test for DAC is saved.

7. 500 independence setup, any criterion can be input freely, we can work in the scene without test

block；

8.Big memory of 1000 A graph

9.Automated gain and gain scan;

10.Peak Hold and Peak Memory；

11.B scan;

12.AWS D1.1

13. Automated make a video of test process and play; use up,the length of the video is unlimited.

14. Powerful pc software and reports can be export to excel;

15.Li-battery, continue working time up to 10 hours;

16. The embedded software can be online updated；

Other assistant function

Display freeze;

Automated echo degree;

Angles and K-value;

Lock and unlock function of system parameters;

Electronic clock calendar ;

Two gates setting and alarm indication;

Gate and DAC alarm;
