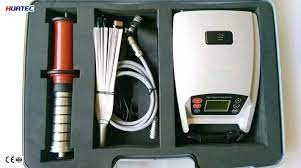

دستگاه منفذ یاب یا هالیدی دتکتور تست عایق و رنگ و پوشش برند هواتک چین مدل HD-105 (نمایندگی اصلی جوش آزما تجهیز)
100,000,000 5%
95,000,000 تومان
دستگاه منفذیاب (هالیدتکتور) مدل HD-105 تست هالیدی قابلیت تست عایق لوله و اتصالات فلزی را دارد شیوه کار دستگاه تست عایق لوله بدین صورت است که ابتدا آزمايش دستگاه منفذياب به منظور يافتن نواقص پوشش آزمايش مزبور بايد در 100 درصد سطح لوله پوشش دار با دستگاهي که قبلا طبق استانداری کالیبره شده باشد انجام گیرد.
پس از آنكه محلهاي آسیب دیده عايق پيدا شد آن قسمت ها پخ ميخورد و كاملاً صاف ميشود و سپس پرايمر و رنگ مخصوص زده مي شود و بعد از آن هم نوار پيچي و عایق شود. دستگاه تست هالیدی با عناوین مختلفی از جمله تست عایق هالیدی و دستگاه هالیدی و تست عایق لوله گاز و دستگاه تست عایق لوله گاز و دستگاه تست عایق لوله هالیدی نیز نام برده می شوند.
این دستگاه تست هالیدی در دو مدل 20 و 30 کیلو ولت مدل های AC & DC ساخته می شوند و همچنین دارای دسته مخصوصی جهت حرکت روی لوله می باشد زمانی که لوله آماده قرار گرفتن در کانال میباشد محلهایی که عایق ندارد یعنی سرجوش ها و هم محلهایی که عایق ضعیفی دارند
باید نوار پیچی شوند روش کار به این صورت میباشد که ابتدا آزمایش دستگاه منفذیاب هالیدی دتیکتور به منظور یافتن نواقص پوشش آزمایش مزبور باید در 100 درصد سطح لوله پوشش دار با دستگاه کالیبرهشده انجام گیرد.
ولتاژ آزمایش بین 10 تا 30 کیلو ولت باید تنظیم گردد ضمناً سرعت حرکت الکترود دستگاه برروی لوله نباید بیش از 3/0 متر در ثانیه باشد و نوار هم به اینگونه که 50 درصد هر قسمت از نوار روی 50 درصد قسمت نوار زیرین را بپوشاند
Product introduction
HUATEC HD-105 High voltage Pinhole Detector is intelligence pulsed high voltage protecting coating quality detector. It install anti-jamming intelligent chip, anti-jamming LED screen and brand new digital control circuit to make a accurately high voltage output ±(0.1KV+3% reading)
It can adjust its value of voltage according to the thickness of protecting coating.
HD-105 use lithium battery for power source, it is also can be used in field.
Battery can be replaced by customer themselves, useful for long time testing work in field.
Theory
When high voltage probe brushed pass non conductive coating, If the coating is too thin or metal has leakage or pinhole, the air gap will be punctured and produce spark discharge when pulse high voltage. At same time, detector will record leak number.
