ضخامت سنج التراسونیک تایم گروپ TIME GROUP مدل TIME®2190

نقد و بررسی : ضخامت سنج التراسونیک تایم گروپ مدل TIME®2190

ضخامت سنج التراسونیک تایم گروپ مدل TIME®2190

ضخامت سنج التراسونیک تایم گروپ مدل TIME®2190

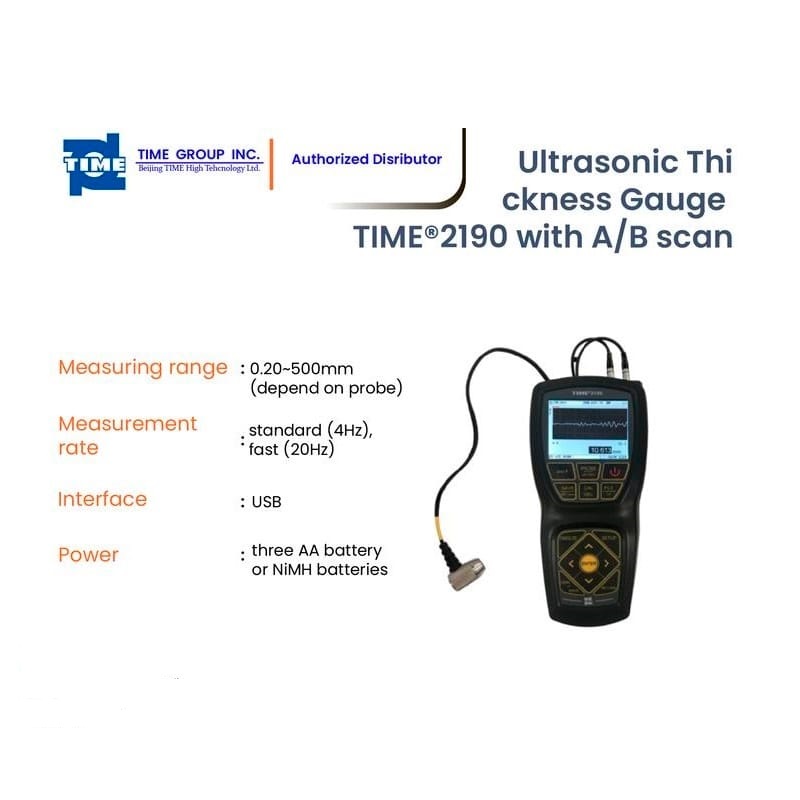

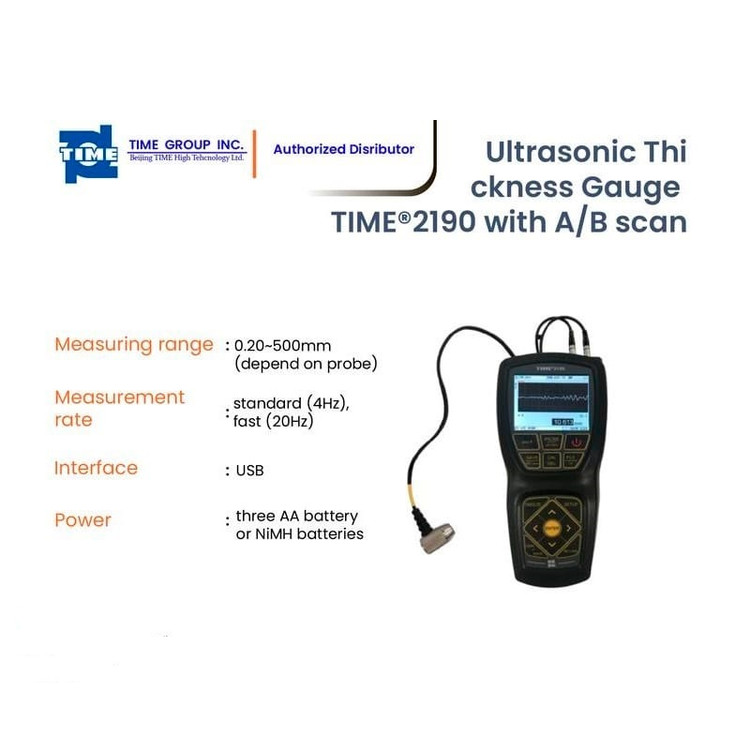

 TimeGroup Ultrasonic Thickness Gauge TIME®2190

ضخامت سنج التراسونیک تایم گروپ مدل TIME®2190 یکی از جدیترین ضخامت سنج های التراسونیک و بسیار پیشرفته می باشد. از اصل بازتاب پالس استفاده می کند، یعنی مبدل پالس های اولتراسونیک را برای عبور از جسم آزمایشی ارسال می کند و پالس بازتاب را از دیواره پشتی جسم دریافت می کند. این دستگاه می‌تواند ضخامت تقریباً هر ماده‌ای مانند فلزات، پلاستیک، کامپوزیت، فایبرگلاس، سرامیک و شیشه را با اسکن A/B به‌طور غیرمخرب کنترل کند.

برای تست ضخامت دیواره و خوردگی انواع مختلف صفحات، لوله‌ها، دیگهای بخار، کشتی‌ها در صنایعی مانند متالورژی، کشتی‌ سازی، ماشین‌آلات، مواد شیمیایی، هوافضا، نیرو، خودرو، نفت و گاز، تولید و غیره استفاده می‌شود.

مشخصات فنی ضخامت سنج التراسونیک تایم گروپ مدل TIME®2190:

• رنج اندازه گیری: 0.20~ 500mm (depend on probe)

• رزولوشن نمایشگر: 0.001mm, 0.01 mm or 0.1 mm

• محدوده سرعت صدا: 508 m/s～18699m/s
• تکرارپذیری: 5M probe and above: 0.03mm

2M probe and below: 0.1mm

• صفحه نمایش: نمایشگر رنگی TFT LCD, 320×240 pixels
• مولد پالس: مولد پالس موج مربعی قابل تنظیم
• ولتاژ انتشار: 60V, 110V, 150V, 200V optional

TIME® 2190 آخرین سنج ضخامت اولتراسونیک با رده بالا است که توسط TIME Group Inc. این اصل بازتاب پالس را اتخاذ می کند ، یعنی مبدل پالس های اولتراسونیک را برای عبور از طریق شیء آزمایش ارسال می کند و پالس بازتاب را از دیواره پشتی شیء دریافت می کند. TIME2190 می تواند ضخامت تقریباً هر ماده مانند فلز، پلاستیک، کامپوزیت، فیبر شیشه، سرامیک و شیشه را با اسکن A/B نظارت کند. برای آزمایش ضخامت دیواره و خوردگی انواع مختلف صفحه، لوله ها، دیگ بخارها، ظروف در صنایع مانند متالورژی، کشتی سازی، ماشین آل، شیمیایی، هوافضا، برق، خودرو ، نفت و گاز، تولید و سایر صنایع استفاده می شود.

ویژگی ها

شکل موج اسکن A می تواند برای تجزیه و تحلیل اکو و اندازه گیری قطعات کار پیچیده نمایش داده شود. سازگار با انواع مختلفی از مبدل ها ، هر دو مبدل واحد و دوگانه. کاربران می توانند خالی ها را برای محافظت از پس لرزه ها یا درهم و برهمی تنظیم کنند.
اکو اکو ضخامت فلز واقعی را با نادیده گرفتن ضخامت لایه پوشش اندازه گیری می کند. فرآیند پوشش ضخامت پوشش فلز و غیر فلزی را اندازه گیری می کند. عملکرد تقویت خودکار سیگنال (نمایش مرکز اکو شناسایی شده). مولد پالس موج مربع پالس پالس قابل تنظیم ولتاژ قابل تنظیم. عملکرد نمایشگر اسکن B تک مقدار.
کاربران می توانند حالت اندازه گیری سریع را تا 20 بار در ثانیه روشن کنند. عملکرد زنگ به کاربران امکان می دهد حد بالایی و پایین زنگ را تنظیم کنند.

TIME®2190 portable thickness gauge is the latest high-end ultrasonic thickness gauge developed by TIME Group Inc. It adopts pulse refection principle, that is, the transducer sends ultrasonic pulses to travel through the test object and receives the reflection pulse from the backwall of the object. TIME2190 can nondestructively monitor the thickness of almost any material like metals, plastics, composites, fiberglass, ceramics, and glass. It is used to test the wall thickness and corrosion of various kinds of plates, pipes, boilers, vessels across industries like metallurgy, shipbuilding, machinery, chemical, aerospace, power, automotive, oil and gas, manufacturing and others. Generally speaking, TIME®2190 thickness gauge has the same or even better quality and functions than the famous brands but is less expenstive. It is the best cost-effective choice for you.

Features

⚫ A scan and B scan, various single and dual crystal probes with different methods for multiple complicated application

⚫ Suitable for wide range measurement while keeping high accuracy

⚫ I-E testing mode, T-E testing mode, E-E testing mode with coating

⚫ Gain adjustment ranges from 40 to 99dB

⚫ 320×240 color LCD, TF card, large storage of 500 file with 1000 data and waveform for each

⚫ WIFI, USB interface

⚫ Sound alarm and different modes are available

Standard Delivery		Optional Accessory
Main unit	1	Communication cable
5MHz dual crystal probe	1	Standard test block
Couplant	1	1MHz single crystal probe
		TSTU32 Probe
		5MHz single crystal probe
		15MHz single crystal probe

Technical Specifications

Measuring range	0.25~500mm
Display resolution	0.001 mm, 0.01 mm or 0.1 mm
Sound velocity range	508 m/s～18699m/s
Power	AA batteries (3 pcs)
Operating temperature	0~40℃
Velocity	508 m/s～18699m/s
Weight (g)	360g
Dimension	187mm×87 mm×43 mm
