دستگاه منفذیاب تست عایق و تست رنگ و پوشش ساخت هواتک چین مدل HD-105 ( نمایندگی اصلی جوش آزما تجهیز 09120741826)

 دستگاه منفذیاب (هالیدتکتور) مدل HD-105  تست هالیدی  قابلیت تست عایق لوله و اتصالات فلزی را دارد شیوه کار دستگاه تست عایق لوله بدین صورت است که ابتدا‌ آزمايش دستگاه منفذ‌ياب‌ به منظور يافتن نواقص پوشش آزمايش‌ مزبور بايد در 100 درصد سطح لوله پوشش دار با دستگاهي‌ که قبلا طبق استانداری کالیبره شده باشد انجام گیرد.

پس از آنكه محل‌هاي آسیب دیده عايق‌ پيدا شد آن قسمت ها پخ مي‌خورد و كاملاً صاف‌ مي‌شود و سپس پرايمر  و رنگ مخصوص زده مي شود و بعد از آن هم نوار پيچي و عایق شود.   دستگاه تست هالیدی با عناوین مختلفی از جمله تست عایق هالیدی و دستگاه هالیدی و تست عایق لوله گاز و دستگاه تست عایق لوله گاز و دستگاه تست عایق لوله هالیدی نیز نام برده می شوند.

این دستگاه تست هالیدی در دو مدل 20 و 30 کیلو ولت مدل های AC & DC ساخته می شوند و همچنین دارای دسته مخصوصی جهت حرکت روی لوله می باشد زمانی که لوله آماده قرار گرفتن در کانال می‌باشد محل‌هایی که عایق ندارد یعنی سرجوش ها و هم محل‌هایی که عایق ضعیفی دارند

باید نوار پیچی شوند روش کار به این صورت  می‌باشد که ابتدا‌ آزمایش دستگاه منفذ‌یاب‌  هالیدی  دتیکتور  به منظور یافتن نواقص پوشش آزمایش‌ مزبور باید در 100 درصد سطح لوله پوشش دار با دستگاه کالیبرهشده انجام گیرد.

ولتاژ آزمایش بین 10 تا 30 کیلو‌ ولت باید تنظیم گردد ضمناً سرعت حرکت‌ الکترود دستگاه برروی لوله نباید بیش از 3/0 متر در ثانیه‌ باشد  و نوار هم به اینگونه که 50 درصد هر قسمت از نوار روی 50 درصد قسمت نوار زیرین را بپوشاند

دستگاه منفذیاب برند هوآتک مدل HD-105

HUATEC HD-105 High voltage Pinhole Detector / Holiday Detector

Product introduction

   HUATEC HD-105 High voltage Pinhole Detector is intelligence pulsed high voltage protecting coating quality detector. It install anti-jamming intelligent chip, anti-jamming LED screen and brand new digital control circuit to make a accurately high voltage output ±(0.1KV+3% reading)

It can adjust its value of voltage according to the thickness of protecting coating.

HD-105 use lithium battery for power source, it is also can be used in field.

Battery can be replaced by customer themselves, useful for long time testing work in field.

Theory

When high voltage probe brushed pass non conductive coating, If the coating is too thin or metal has leakage or pinhole, the air gap will be punctured and produce spark discharge when pulse high voltage. At same time, detector will record leak number.

Application

The equipment design of HD-105 is advanced, stable and reliable, which can be widely used in chemical industry, oil, rubber and enamel, so it is an essential tool used to detect metal anti-corrosion coating quality.

Parameter

Form 1 Test voltage form

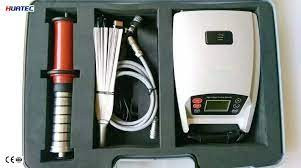

Standard Accessory اقلام همراه دستگاه :

1. HD-105 detector
2. High voltage probe
3. Probe wire
4. Brush
5. Earth lead wire
6. Charger
7. Carry belt
8. Magnetic earthing rod
9. ABS suitcase
10. Instruction, warranty card and fuse
