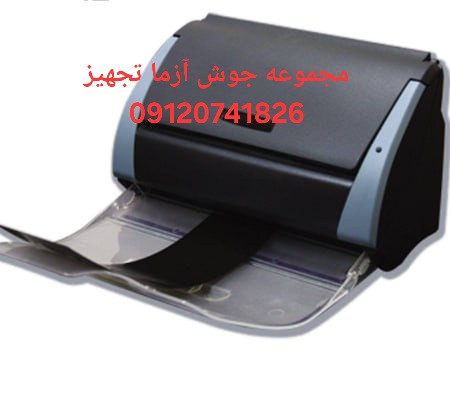

دستگاه پک کامل اسکنر فیلمهای رادیوگرافی صنعتی همراه با نرم افزار مخصوص

نرم افزار بایگانی و تفسیر فیلم های رادیوگرافی و دستگاه دیجیتال کننده فیلم های رادیوگرافی جوش با توجه به گستردگی کاربرد و لزوم استفاده از روش‌های غیر مخرب در بازرسی جوش خصوصاً روش تفسیر فیلم‌های رادیوگرافی در کنترل جوش‌ های لوله‌ های گاز و تهیه و تدوین سامانه‌ ای که امکان مستند سازی و نگهداری اطلاعات حاصل از بازرسی را دارا باشد،تولید شده است. هدف از اجرای این طرح نیز تولید سخت افزاری به منظور دیجیتال کردن فیلم‌ های مربوطه جهت مستند سازی و بایگانی کم حجم و دسترسی بالا و طراحی نرم افزاری جهت شناسایی عیوب و تفسیر فیلم‌ های رادیوگرافی حاصل از بازرسی خطوط لوله‌ های گاز است.

از آنجا که فیلم‌ های رادیوگرافی تا هفت سال پس از پروژه بایگانی می‌ شوند، لزوم دیجیتال شدن آنها احساس می‌ شود. با این کار ضمن از بین رفتن مشکل نگهداری فیلم‌ ها امکان دسترسی مجدد و بازخوانی آنها از بانک داده بسیار سریع و آسان خواهد شد و علاوه بر صرف زمان و هزینه بسیار کمتر برای نگهداری فیلم‌ ها، امکان بازرسی و نظارت بیشتر بر روی تصاویر رادیوگرافی شده به وجود آمده است.

به طور کلی این سامانه ضمن دیجیتال نمودن تصاویر فیلم های رادیوگرافی با کیفیت بالا امکان طبقه بندی و دستبه بندی تصاویر را بر اساس اطلاعات پروژه امکان پذیر نموده و در کنار این سیستم قابلیت کمک مفسری را برای کاربر فراهم می آورد.

ویژگی های دستگاه دیجیتال کننده فیلم های رادیوگرافی جوش

به طور کلی ویژه گی های منحصر به فرد این دستگاه عبارتند از:



– تصویربرداری از فیلم‌های رادیوگرافی جوش با عرض های متفاوت ۷ و ۱۰ سانتیمتر

– دیجیتال کردن فیلم‌ها resolution : 250 dpi

– امکان تصویربرداری از فیلم های با کنتراست متفاوت و تنظیم نور به صورت خودکار و دستی

– دیجیتال کردن فیلم‌ها با طول‌های متفاوت (۱۵-۱۳۰ سانتیمتر)

– امکان دیجیتال کردن فیلم‌ها به صورت بسته‌یی

– دیجیتال کردن با سرعت ۱۰ سانتیمتر در ثانیه

– ابعاد کوچک و قابل حمل بودن دستگاه

و مستند کردن سریع و قابل دسترس کردن تصاویر فیلم‌ها با قابلیت جست‌وجوی پیشرفته از قابلیتهای سخت افزاری این دستگاه هستند.



خصوصیات این طرح عبارتند از:

1- ایجاد بستر دیجیتالی نمودن فیلم های رادیوگرافی موجود، کمک به نگهداری مستندات مربوط به پروژه های بازرسی.

2- شناسایی مناطق معیوب و سالم در یک تصویر دیجیتالی از فیلم اسکن شده.

3- بررسی مناطق معیوب مشخص شده و دسته بندی عیوب شامل: ترک ها، ذوب ناقص، نفوذ ناقص، تخلخل ها و…

4- امکان اندازه گیری عیوب از جنبه های مختلف.

5-تعیین حد پذیرش و یا رد عیوب بر مبنای استانداردهای مربوطه.

6- ارائه گزارش کامل از هر تصویر شامل ویژگی های مذکور و امکان تصحیح و تأیید توسط بازرس ناظر بر پروژه (جلوگیری از وقوع خطاهای احتمالی توسط کاربر).



امکانات و مشخصات ابزاری (سخت افزاری):

سیستم تصویر برداری با قابلیت اسکن کردن فیلم های رادیوگرافی با شرایط مختلف:

پیرو اقدامات انجام شده در این خصوص نیاز به ساخت دستگاه مطابق ویژگی های مورد نیاز شرکت گاز امکان پذیر بوده و با صرف هزینه های مناسب قابل دستیابی می باشد.

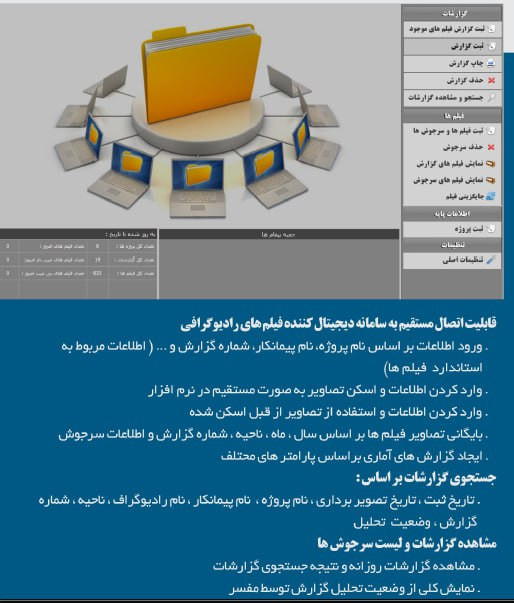

نرم افزار ساخته شده :

این محصول، با توجه به نو و جدید بودن آن و نیز عدم وجود نمونه های مشابه، در بسیاری از مراکز، شرکت ها و مجموعه های صنعتی و تحقیقاتی می تواند مورد استفاده قرار گیرد.

این نرم افزار با قابلیت دسته بندی فیلم ها بر اساس پروژه انجام شده امکان جداسازی فیلم های عیب دار و بی عیب را از هم فراهم ساخته است.

این محصول با استفاده از الگوریتم های پردازش تصویر امکان شناسایی عیوب موجود در فیلم های رادیوگرافی جوش را فراهم ساخته و ضمن شناسایی مکان آن و مشخصات هندسه امکان تعیین عیوب را خواهد داشت.



کاربرد :

۱- کاربرد این محصول در انتقال نفت و گاز در پروژه های جوشکاری مربوط به خطوط انتقال.

۲- کلیه موارد مربوط به تعمیرات صنایع که به وسیله جوشکاری انجام می گردد.

۳- در تایید و یا رد اتصال لوله های گازی و نفتی.
