پراب نرمال التراسونیک برند داپلر Doppler ( نمایندگی اصلی جوش آزما تجهیز 09120741826)

این قطعه‌ای که در عکس نشان داده‌اید، یک پروب التراسونیک (Ultrasonic Probe / Transducer) است که معمولاً در تست‌های غیرمخرب (NDT) به‌ویژه در بازرسی التراسونیک (UT) استفاده می‌شود.

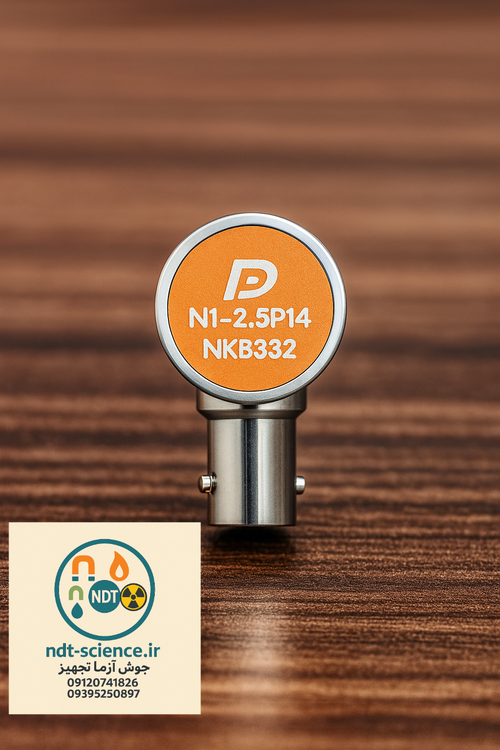

روی آن نوشته شده:

N1-2.5P14 و NKB332 که مشخصات فنی آن را بیان می‌کند. توضیح هر قسمت به این صورت است:





---



🔹 توضیح علائم مدل:



N1: نوع پراب (Normal / مستقیم یا 0 درجه)

→ یعنی پراب مستقیم است و برای بازرسی از سطح صاف و ضخامت‌سنجی مناسب است.



2.5: فرکانس کاری پراب بر حسب MHz (مگاهرتز)

→ فرکانس 2.5 مگاهرتز کاربرد عمومی دارد و برای نفوذ در قطعات نسبتاً ضخیم (مثلاً فولاد، لوله، جوش و...) مناسب است.

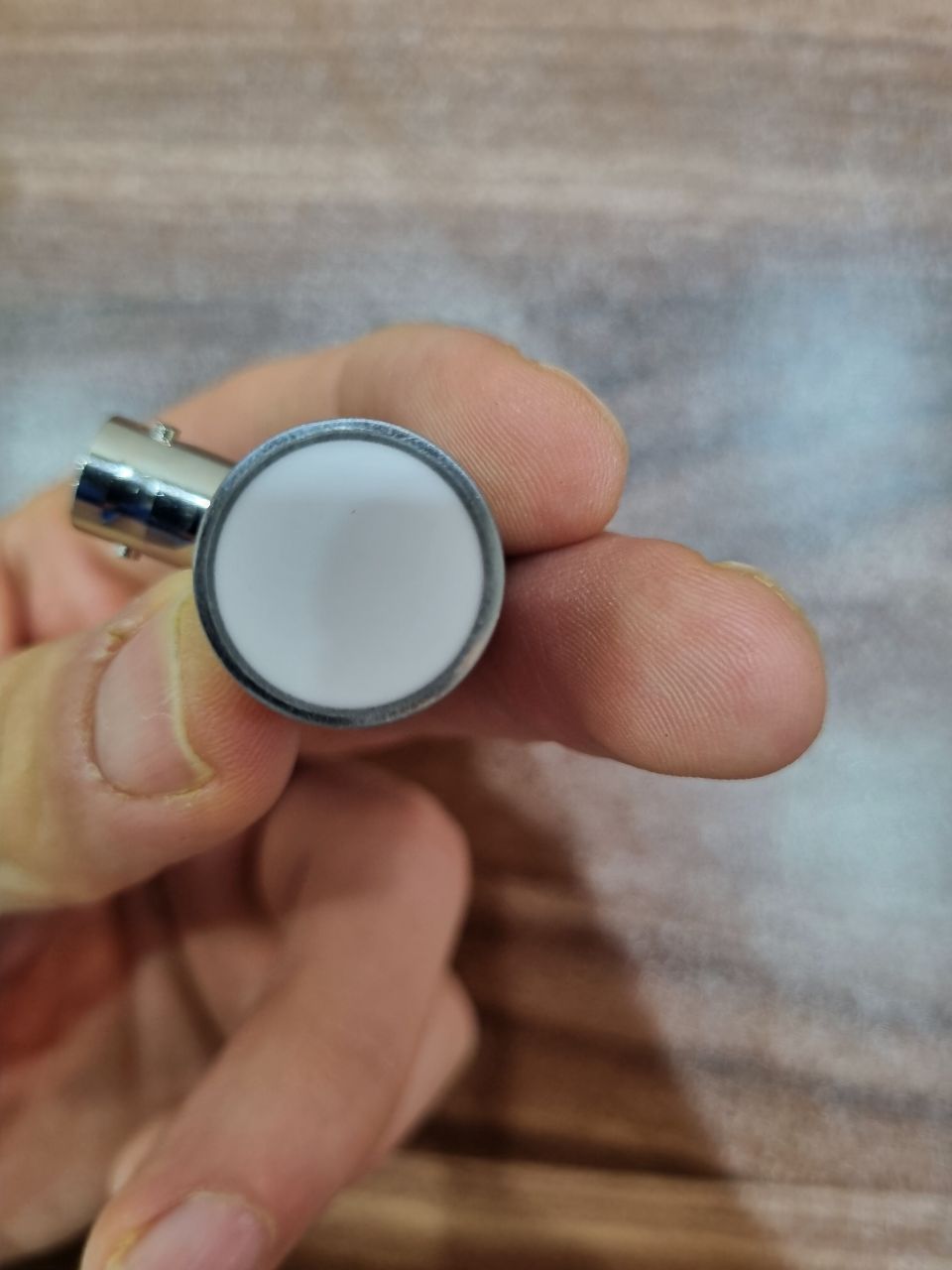

P14: قطر کریستال فعال (پیزوالکتریک) بر حسب میلی‌متر

→ یعنی قطر مؤثر پراب 14 میلی‌متر است؛ هرچه قطر بزرگ‌تر باشد، پرتو متمرکزتر و دامنه سیگنال قوی‌تر است.



NKB332: معمولاً شماره سریال یا کد تولید کارخانه است.







---



⚙️ کاربردها:



ضخامت‌سنجی مواد فلزی و غیرفلزی



بازرسی عیوب داخلی مانند ترک‌ها، حفره‌ها و ناپیوستگی‌ها



کاربرد در صنایع فولاد، جوشکاری، خطوط لوله و قطعات ریخته‌گری







---



⚠️ نکته فنی:



این پراب از نوع Contact (تماسی) است، یعنی باید با ژل کوپلنت بین سطح و پراب تماس کامل برقرار شود تا امواج فراصوتی به درستی منتقل شوند.

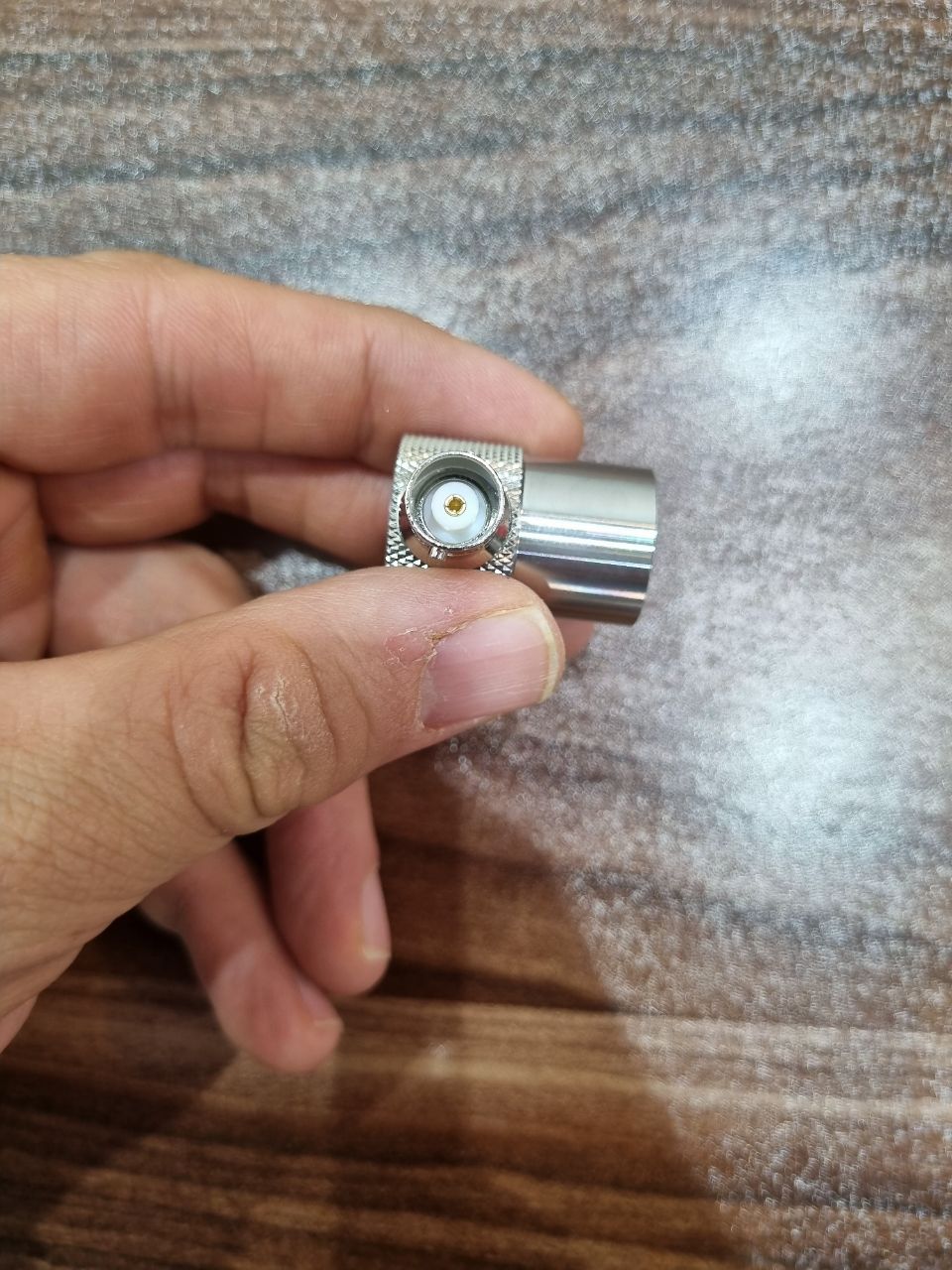

اتصال آن BNC یا Lemo است (در عکس مدل BNC دیده می‌شود).
